CHỐNG SÉT CHO TRẠM CÂN XE

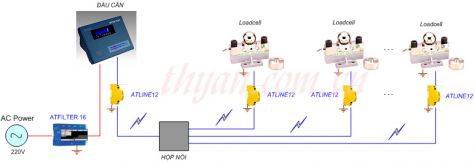

Giải pháp chống sét cho trạm cân xe Hệ thống bàn cân tải trọng xe tại các Nhà máy và đường giao thông thường xuyên bị hư hỏng vào mùa dông sét. Mặt dù các đơn vị lắp đặt bàn cân luôn nối đất cho các cấu kiện khung gầm và các Loadcell, nhưng đây chỉ là yêu cầu kỹ thuật để ổn định các tham số cân chứ không phải là giải pháp chống các xung quá áp đột biến. Trong quá trình hoạt động các xung sét cảm ứng lan truyền hình thành từ các dòng sét đánh xuống trực tiếp hoặc các xung quá áp đột biến công nghiệp của nhà máy (như đóng mở CB, khởi động động cơ, dòng rò của các thiết bị điện …) xuất hiện trên đường nguồn điện, trên các dây tín hiệu kết nối giữa loadcell và đầu cân sẽ làm hư hỏng các bộ cảm biến loadcell, bộ cộng tín hiệu, bộ hiển thị và máy vi tính. Sơ đồ nguyên lý chống sét lan truyền cho hệ thống bàn cân điện tử Vì vậy, để đảm bảo an toàn, hoạt động thông suốt cho hệ thống bàn cân, giải pháp chống sét, quá áp đột biến hữu hiệu nhất là: - Lắp đặt hệ thống chống sét trực tiếp bằng công nghệ thu sét hoặc phân tán sét - Lắp đặt hệ thống chống sét lan truyền trên đường cấp nguồn, đường tín hiệu tại mỗi loadcell, bộ cộng, bộ hiển thị và máy vi tính. * Một số thiết bị chống sét sử dụng cho bàn cân tải trọng xe : - Đường cấp nguồn AC: ATFILTER, ATSUB, ATCOVER . . . - Đường tín hiệu tại mỗi loadcell & tại mỗi đầu cân: ATLINE 12 . . . Tất cả các thiết bị chống sét cũng như hệ thống bàn cân đều phải được nối vào HT tiếp đất (điện trở tiếp đất ≤ 4 Ohm) Bàn cân tải trọng xe gồm các thiết bị điện tử nhạy cảm với độ chính xác cao, do vậy việc lắp đặt các thiết bị chống sét cần phải lựa chọn phù hợp với đặc điểm của các thiết bị và địa hình cụ thể, làm sao vừa đảm bảo an toàn nhưng cũng phải đảm bảo sự hoạt động ổn định và chính xác của bàn cân.

CHỐNG SÉT CHO CCTV

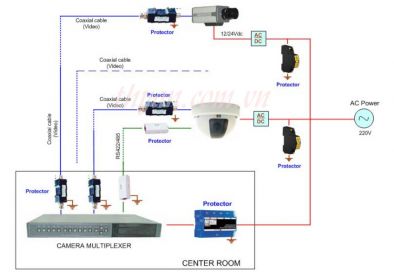

Giải pháp chống sét cho Camera quan sát Chống sét lan truyền tổng thể cho hệ thống camera quan sát được thực hiện trên toàn bộ các đường dây kết nối với các camera và bộ điều khiển trung tâm: đường nguồn, đường tín hiệu điều khiển, đường tín hiệu hình ảnh. Các đường dây kết nối giữa camera và bộ điều khiển trung tâm sử dụng cáp đồng, rất dễ nhiễm các xung sét lan truyền theo đường dây làm hư hỏng Camera lẫn bộ điều khiển trung tâm. Vì vậy, thiết bị chống sét cần được lắp đặt trực tiếp trên đường dây ở cả 2 phía, ngay trước khi kết nối vào camera và bộ điều khiển trung tâm. Sơ đồ nguyên lý chống sét lan truyền cho hệ thống Camera Thiết bị chống sét cho hệ thống camera: 1. Chống sét đường nguồn AC cho bộ trung tâm: ATFILTER . . . 2. Chống sét đường nguồn cho Camera: - Nguồn A/C: ATSUB 15 + ATSUB N ; ATSUB-2P 15 hoặc ATCOVER 230M . . . - Nguồn D/C: ATVOLT ; ATVOLT P ; DS210DC . . . 3. Chống sét đường tín hiệu hình ảnh: - Sử dụng loại đơn port: CCP-CCTV ; CXC06-B/MF . . . - Sử dụng loại đa cổng lắp trên Rack: RAK16-BNC . . . 4. Chống sét đường tín hiệu điểu khiển P/T/Z: TSP-2B-E . . . * Tất cả các thiết bị chống sét cũng như vỏ máy các thiết bị điều khiển trung tâm đều phải được nối tiếp đất (điện trở tiếp đất ≤ 4 Ohm)

CHỐNG SÉT ĐƯỜNG THOẠI & TRUYỀN SỐ LIỆU

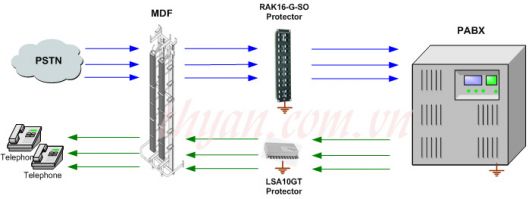

Giải pháp Chống sét đường thoại & truyền số liệu Chống sét lan truyền trên các đường tín hiệu DSL, LEASELINE.... Các đường truyền DSL, Leasedline … nếu sử dụng cáp đồng để truyền tải thì rất dễ bị nhiễm sét từ bên ngoài đi vào các thiết bị kết nối đầu cuối (Modem/Router), từ đó sẽ lan truyền sâu vào làm hư hỏng các thiết bị của hệ thống mạng nội bộ. Vì vậy, để bảo vệ các thiết bị của hệ thống mạng nội bộ cần sử dụng thiết bị cắt lọc sét lan truyền trên các đường tín hiệu từ bên ngoài đi vào. Mỗi loại đường truyền tín hiệu có những thông số kỹ thuật, kiểu kết nối riêng biệt, phải lựa chọn thiết bị chống sét tương thích với đường truyền cần bảo vệ. Thiết bị chống sét được lắp đặt trực tiếp trên dường dây, ngay trước khi đi vào Modem/Router. Sơ đồ nguyên lý hoạt động chống sét cho các đường tín hiệu DSL,Leasedline Hướng dẫn lựa chọn thiết bị chống sét lan truyền trên các đường tín hiệu DSL, Leasedline: Ø Chống sét đường ADSL: MTJ-02G / RJ11 / ATFONO / ATFONO RJ11 / ATFONO RJ45 Ø Chống sét đường Leasedline: MTJ-DSL * Chống sét lan truyền cho tổng đài điện thoại : Tổng đài điện thoại kết nối trực tiếp với các line điện thoại thuê bao từ nhà cung cấp (CO line) và các line điện thoại nội bộ từ các máy trạm kết nối về (Ext line). Để bảo vệ an toàn cho Tồng đài điện thoại trước nguy cơ nhiễm các xung sét lan truyền trên các line điện thoại, cần thiết phải lắp đặt thiết bị chống sét lan truyền trên tất cả các đường CO line & Ext line. Các đường CO line từ bên ngoài đi vào có khả năng nhiễm xung sét lan truyền cao hơn, với cường độ dòng sét lớn, nên sử dụng các thiết bị chống sét có khả năng cắt sét cao, bảo vệ nhiều tầng. Các đường Ext line nội bộ có khả năng nhiễm xung sét lan truyền thấp hơn, cường độ dòng sét nhỏ hơn, ngoài ra các line Ext thường được tập trung về tủ MDF, đấu nối trên phiến Krone, vì vậy nên sử dụng các thiết bị chống sét có khả năng cắt sét trung bình, dạng thanh LSA, phù hợp lắp đặt trên phiến Krone. Sơ đồ nguyên lý hoạt động chống sét cho các đường tín hiệu điện thoại và Pabx Hướng dẫn lựa chọn thiết bị chống sét lan truyền cho tổng đài điện thoại: Ø Chống sét CO line: B480-T / PCH12-RJ45-G / RAK16-G/SO / RAK32-G/SO Ø Chống sét Ext line: LSA10GT * Tất cả các thiết bị chống sét cũng như vỏ Tổng đài điện thoại, tủ MDF đều phải được nối vào HT tiếp đất (điện trở tiếp đất ≤ 4 Ohm)

CHỐNG SÉT CHO ĐƯỜNG VI TÍNH

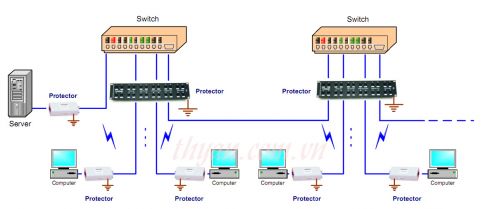

Giải pháp Chống sét cho đường mạng máy vi tính Hệ thống mạng nội bộ bao gồm các Server & những máy trạm, kết nối với nhau thông qua các Switch, Hub. Khả năng máy trạm bị nhiễm sét hoặc các đường cáp mạng bị nhiễm sét lan truyền về Switch, Hub gây hư hỏng toàn bộ các thiết bị mạng là rất lớn. Vì vậy chống sét lan truyền cho hệ thống mạng, bảo vệ các thiết bị mạng, cần sử dụng thiết bị cắt lọc sét trực tiếp trên đường LAN data, ngay trước ngõ vào của các Switch, Hub và trước khi vào các máy trạm. Sơ đồ nguyên lý hệ thống chống sét lan truyền trên đường truyền dữ liệu mạng máy tính Hướng dẫn lựa chọn thiết bị chống sét: * Dạng đơn port: Ø MTJ-C5 Ø MTJ-C6 Ø ATLAN 100 Ø ATLAN 1000 * Dạng đa port: Ø PCH series Ø ATLAN series * Tất cả các thiết bị chống sét cũng như vỏ máy các thiết bị được chống sét đều phải được nối vào HT tiếp đất (điện trở tiếp đất ≤ 4 Ohm)

CHỐNG SÉT VỚI CÔNG NGHỆ PHÂN TÁN

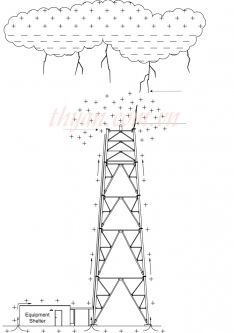

Chống sét với công nghệ phân tán Nguyên lý phân tán sét Nó hoạt động như thế nào Sét là sự phóng điện, ở điện áp cực lớn, sự phóng điện này nhằm cân bằng điện tích không cân bằng do đám mây dông tạo ra. Sự không cân bằng có thể xảy ra giữa hai đám mây, hai vùng khác nhau trong một đám mây hoặc giữa đám mây và các điện tích trái dấu cảm ứng trên bề mặt đất, một hệ thống phóng điện điểm được kích hoạt là nhằm giảm sự không cân bằng đó. Các nhà khoa học vẫn còn nghiên cứu nhiều về dông sét và cách thức chúng họat động, nói chung đều suy nghĩ rằng điện tích trong đám mây dông gây ra các tác động nhiệt, cơ và hóa học. Trong lý thuyết điện cơ sở, mọi sự mất cân bằng điện tích được gọi là điện tĩnh. Tĩnh điện học, được xác định là trường vật lý có liên quan đến hiện tượng do hút và đẩy nhau của các điện tích, ví dụ như sự hình thành cơn giông và dẫn đến sét đánh. Sét là sự tái hợp các điện tích bị phân ly trong tự nhiên. Một điện tích trong đám mây gây ra điện tích trái dấu trên mặt đất, sẽ hút nhau. Khi mà lực hút (điện áp) này đủ mạnh vượt qua đặc tính cách điện của khí quyển, sẽ xảy ra sét. Hình 1: Điện tích trái dấu hình thành trên công trình dưới dông mưa sấm sét Lý thuyết phóng điện điểm nói rõ rằng một đầu nhọn dẫn điện sẽ phân tán (ion hóa) điện tích tĩnh, chuyển dịch điện tích vào khí quyển. Cột thu lôi có đầu nhọn là một ví dụ của nguyên lý này. Các điện cực phân tán sét với vô số điểm nhọn sẽ phân tán một lượng đáng kể các điện tích cảm ứng trên mặt đất vào khí quyển thông qua quá trình ion hóa. Quá trình này làm giảm một cách toàn diện khả năng tập trung điện tích, triệt tiêu khả năng hình thành các tia tiên đạo ngược. Khả năng sét đánh trực tiếp vào công trình (do tia ngược tạo ra đường dẫn sét) được giảm đi một cách đáng kể. Những đối tượng không được lắp đặt bảo vệ sẽ tiếp nhận vai trò sinh ra tia ngược. Khả năng của chúng bị sét đánh là cao so với nơi được bảo vệ bằng điện cực phân tán sét. Có khi sét vẫn xảy ra mặc dù điện tích đã giảm, điện cực phân tán sét sẽ thực hiện việc thu sét, dẫn năng lượng nguy hiểm xuống đất một cách an toàn. Các thành phần của đất làm tiêu tán điện tích tự nhiên cảm ứng trên bề mặt. Một hệ thống tán sét được thiết kế đúng sẽ làm tăng hiện tượng tự nhiên này, đủ làm thay đổi điện tích cảm ứng nhằm ngăn chặn mọi bộ phận của công trình được bảo vệ sinh ra các tia ngược có thể thu hút sét đánh. Hình 2: Điện tích đất được phân tán vào khí quyển bằng kim phân tán năng lượng sét TerraStat Các điện cực Terrastat của Tập đoàn Alltec là loại mới nhất trong các sản phẩm tán sét. Dòng sản phẩm TerraStat có nhiều model với các hình dạng khác nhau, phục vụ cho từng mục đích bảo vệ riêng biệt: • TS-100 : được thiết kế thay thế cho cột thu lôi trong các hệ thống chống sét truyền thống, biến đổi hệ thống cột thu lôi chuẩn thành hệ thống tán sét, TS-100 được chế tạo bằng thép không rỉ chất lượng cao. • TS-400 : có các đặc điểm như TS-100 nhưng mức phân tán sét cao hơn. Chúng được chế tạo hoàn toàn bằng thép không rỉ và sử dụng 04 chổi tán sét gắn lên cùng một trụ đỡ. TS-400 thích hợp bảo vệ cho các cột đèn chiếu sáng cao, hệ thống camera giám sát, hệ thống anten scada và những cột đơn và tháp thông tin nhỏ. • TS-500 : là dòng sản phẩm tán sét được phát triển mới nhất của tập đoàn Alltec ứng dụng nguyên lý phóng điện điểm nhằm giảm sét đánh trực tiếp vào các tháp viên thông, phát thanh-truyền hình & các công trình cao khác. TS-500 được làm từ thép không rỉ đặc biệt, được thiết kế có trọng lượng nhẹ, chịu tải trọng gió thấp nên dễ lắp đặt. TS-500 có thể lắp đặt trên mọi kiểu tháp hoặc cột đơn. • TS-510 : là phiên bản nằm ngang của TS-500 và được thiết kế lắp theo chiều ngang trên đỉnh của tháp có mặt phẳng tiết diện lớn, trên bệ và các thanh giằng cột anten. TS-510 có thể sử dụng để bảo vệ các két nước, các thùng chứa, các cần trục và các công trình kiến trúc khác có diện tích lớn.

CHỐNG SÉT VỚI CÔNG NGHỆ THU

Chống sét với công nghệ thu sét Chức năng đặc biệt của kim thu sét phát xạ sớm là tạo ra dòng ion hoá trực tiếp hướng về đám mây dông. Khi điện trường khí quyển tăng nhanh một cách đột ngột do sự tích tụ các điện tích trong đám mây ở vùng lân cận, thiết bị ion hóa sẽ tích tụ và giải phóng ion tạo ra một đường dẫn đến đám mây có nguy cơ xảy ra sét, nó sẽ chủ động thu dòng sét xuống đất mà không để xảy hiện tượng sét đánh vào công trình hay điểm nhọn nào khác trong phạm vi bảo vệ của kim thu sét Kim thu sét phát xạ sớm thực sự thích hợp và hiệu quả để bảo vệ cho những tòa nhà và khu vực công cộng rộng lớn. Ưu điểm của dòng sản phẩm kim thu sét phát xạ sớm: Ø Đã được kiểm chứng phù hợp với các tiêu chuẩn NFC 17-102, UNE 21186 Ø Chế tạo bằng thép không rỉ. Ø Khả năng bảo vệ rất cao. Ø Dễ dàng lắp đặt. Ø Phù hợp cho hầu hết các loại môi trường kể cả môi trường khí quyển có tính chất ăn mòn. Ø Trọng lượng nhẹ & tải hướng gió thấp. Ø Không cần bảo trì, không cần nguồn cung cấp riêng. Ø Làm việc hiệu qủa trong mọi điều kiện thời tiết. Ø Có nhiều model với các bán kính bảo vệ khác nhau từ 52m đến 107m để lựa chọn. Một hệ thống chống sét trực tiếp gồm các thành phần chính : - Điện cực thu sét: TerraStreamer, Dat Controler Plus, Flash Captor hoặc Trazor. Chọn các model phù hợp với bán kính & cấp độ bảo vệ của công trình. Vùng bảo vệ của kim thu sét phải lớn hơn vùng cần bảo vệ. - Hệ thống trụ đỡ kim: thường sử dụng ống thép mạ kẽm và được định vị, lắp đặt vững chắc trên công trình. - Hệ thống cáp thoát sét: Sử dụng cáp hoặc thanh đồng có tiết diện tối thiểu là 50mm2 để kết nối đầu kim đến hệ thống tiếp đất (1 hoặc 2 dây tùy kích thước của công trình). - Thiết bị đếm sét: sử dụng CF-01, AT-001G hoặc LSC-6D lắp trực tiếp trên dây đi xuống, - Hộp kiểm tra: sử dụng cho việc kết nối dây đi xuống với hệ thống tiếp đất, đồng thời để kiểm tra định kỳ về điện trở tiếp đất. - Hệ thống tiếp đất thóat sét có điện trở tiếp đất ≤ 10 ohm
